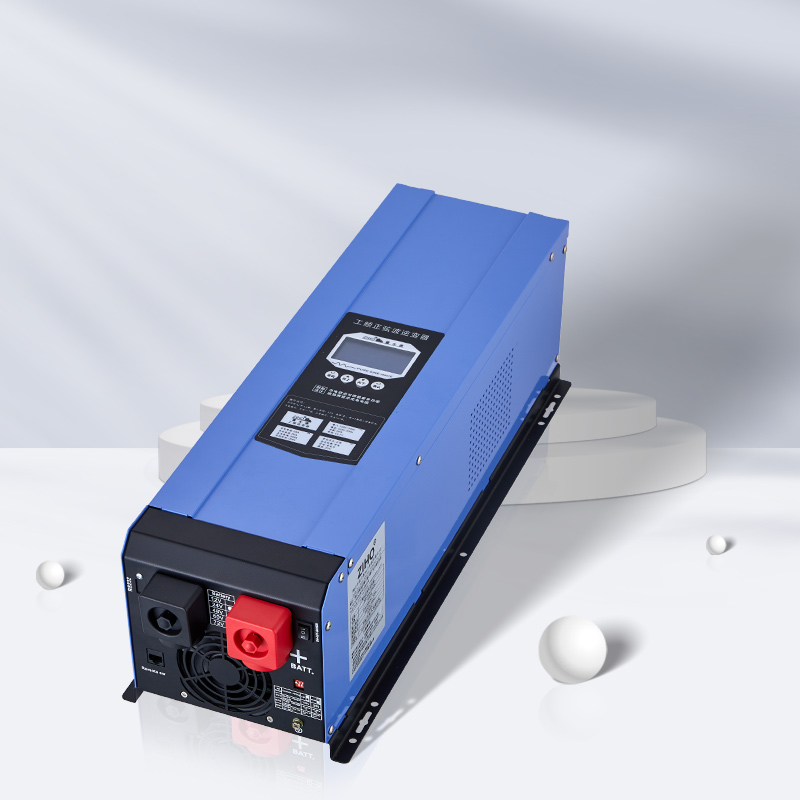

Nguyên tắc làm việc của biến tần là gì?

Bạn bè, nguyên tắc củabiến tầnlà trước tiên để chuyển đổi AC thành DC. Sau đó sử dụng các thành phần điện tử để chuyển DC vào AC. Nói chung, biến tần với công suất cao hơn sử dụng thyristor. Và đặt một thiết bị tần số có thể điều chỉnh để làm cho tần số có thể điều chỉnh trong một phạm vi nhất định. Nó được sử dụng để kiểm soát số lượng vòng quay của động cơ. Số lượng các cuộc cách mạng có thể được điều chỉnh trong một phạm vi nhất định. Biến tần được sử dụng rộng rãi trong quy định tốc độ của động cơ AC. Công nghệ điều chỉnh tốc độ tần số thay đổi là một hướng phát triển quan trọng của công nghệ truyền tải điện hiện đại. Với sự phát triển của công nghệ điện tử năng lượng, công nghệ chuyển đổi tần số AC đã dần trưởng thành từ lý thuyết này sang lý thuyết khác. Biến tần không chỉ có quy định tốc độ mượt mà, phạm vi lớn, hiệu quả cao, dòng khởi động nhỏ, hoạt động ổn định, mà còn là hiệu ứng tiết kiệm năng lượng rõ ràng. Do đó, quy định tốc độ tần số thay đổi AC đã dần thay thế quy định tốc độ trượt truyền thống, quy định tốc độ cực khác nhau, quy định tốc độ DC và các hệ thống điều chỉnh tốc độ khác trong quá khứ, và ngày càng được sử dụng rộng rãi hơn trong luyện kim, dệt may, in và nhuộm, đường dây sản xuất máy hút thuốc, nguồn cung cấp nước và các lĩnh vực khác. Nó thường được chia thành một số phần như mạch chỉnh lưu, mạch làm mịn, mạch điều khiển, mạch biến tần, v.v.

1. Mạch chỉnh lưu

Chức năng của mạch chỉnh lưu là chuyển đổi nguồn AC thành nguồn DC. Mạch chỉnh lưu thường là một mô -đun chỉnh lưu riêng biệt.

2. Mạch làm mịn

Mạch làm mịn chứa điện áp xung với tần số 6 lần so với nguồn điện trong bộ chỉnh lưu và điện áp DC được chỉnh lưu. Ngoài ra, dòng xung được tạo ra bởi biến tần cũng làm cho điện áp DC dao động. Để ngăn chặn sự dao động điện áp, cuộn cảm và tụ điện được sử dụng để hấp thụ điện áp xung (dòng điện). Nói chung, phần DC của nguồn điện biến tần mục đích chung có biên độ cho mạch chính, do đó, cuộn cảm bị bỏ qua và sử dụng mạch lọc và mạch làm mịn tụ đơn giản.

3. Mạch điều khiển

Ngày nay, bộ điều chỉnh tốc độ tần số thay đổi về cơ bản sử dụng vi điều khiển hoặc DSP 16 bit hoặc 32 bit làm lõi điều khiển, do đó nhận ra điều khiển kỹ thuật số đầy đủ.

Biến tần là một thiết bị điều chỉnh tốc độ với điện áp và tần số đầu ra có thể điều chỉnh. Mạch cung cấp tín hiệu điều khiển được gọi là mạch điều khiển chính. Mạch điều khiển bao gồm các mạch sau: "mạch hoạt động" của tần số và điện áp, "mạch phát hiện điện áp và dòng điện" của mạch chính và "mạch phát hiện tốc độ" của động cơ. Tín hiệu điều khiển của mạch hoạt động được gửi đến "mạch ổ đĩa" và "mạch bảo vệ" của biến tần và động cơ. Phương pháp điều khiển được áp dụng bởi biến tần là điều khiển tốc độ, điều khiển mô -men xoắn, PID hoặc các phương pháp khác. 4 Mạch biến tần Mạch biến tần đối diện với mạch chỉnh lưu. Mạch biến tần chuyển đổi điện áp DC thành điện áp AC của tần số cần thiết, và bật và tắt các thiết bị công tắc nguồn của cầu trên và cầu dưới tại một thời điểm xác định. Do đó, điện áp AC ba pha với chênh lệch pha của góc điện 120 ° có thể thu được trên các đầu ra đầu ra U, V và W.
